1.目的

发现产品可能存在的WiFi 隐患, 优化Wi-Fi 用户连接体验。

2.适用范围

本方法适用于小米网在售产品，利用WiFi 形式接入小米智能家庭产品的测试

3.术语

AP Access Point 访问接入点

BW Band Width 带宽

OTA Over-the-Air Technology 空中下载技术

TIS Total Isotropic Sensitivity 总全向灵敏度

TRP Total Radiated Power 总辐射功率

WPA Wi-Fi Protected Access Wi-Fi网络保护访问

4.测试方案及参考标准

4.1整机OTA（TRP、TIS）

测试条件：最大工作模式( 如风扇开最大转速)下测量，需要方向图数据，选取802.11b/g/n、信道1/7/13 分别测试。

TRP (IEEE 802.11b-2.4G Data Rate 11Mbps、BW 20M，

IEEE 802.11g-2.4G Data Rate 6Mbps、BW 20M，

IEEE 802.11n-2.4G Data Rate 6.5Mbps、BW 20M)，

TIS (IEEE 802.11b-2.4G Data Rate 5.5Mbps、BW 20M，

IEEE 802.11g-2.4G Data Rate 6Mbps、BW 20M，
IEEE 802.11n-2.4G Data Rate 6.5Mbps、BW 20M）

参考标准：TRP 测试门限8dbm-18dbm，TIS 测试门限不高于-60dbm

4.2快连测试（兼容性测试）

测试条件：共选择6 款路由器，3 款小米路由器（必选），3 款其他品牌路由器（从下表中任选3 款），下面是目前市场中销量较多，且能够购买的路由器

型号：品牌/型号小米（必选）小米路由器4 小米路由器Pro 小米路由器4C

TP-LINK TL-WDR5620 TL-WDR7300 TL-WR886N
腾达Tenda Tenda F3 300M Tenda AC7 1200M Tenda AC7 1200M
华为HUAWE Q2 Pro 荣耀路由Pro HUAWEI）WS5100
水星（MERCURY）幻影D128 1200M MW315R 300M MW315R 300M
华硕（ASUS） RT-AC1200GU RT-AC86U 2900M RT-AC5300 5300M

IOS/Android 系统手机各一台，待测产品整机一台。WPA 及WPA2 两种加密方式，或者WPA2，WPA/WPA2 混合加密方式。在路由器信号强度为-50dBm、-70dBm 处放置产品，对产品进行快连10 次重复测试。

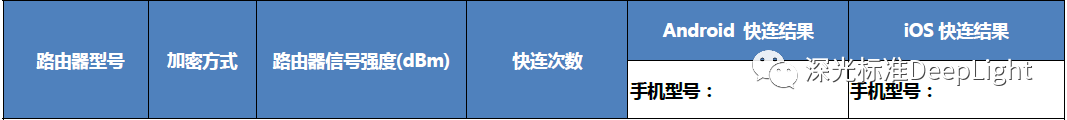

测试步骤：

1) 选择第一款路由器，设置加密方式为WPA-PSK( 部分路由器为WPA/WPA2 混合加密)。通过手机App 测试找到路由器信号强度为-50dBm 处放置待测设备，可选择远离路由器或使用其他物体进行遮挡以达到要求信号强度值（iOS 可使用AirPort 实用工具app，Android可使用WiFi 分析仪，测量路由器WiFi 信号强度）。将待测设备放至要求位置后上电、重置，分别使用两款手机进行快连测试并记录测试结果。

2) 将待测设备放置至路由器信号强度为-70dBm 处，重复步骤1 进行快连测试。

3) 切换路由器加密方式为WPA2-PSK，重复测试步骤1、2 进行快连测试。

4) 使用下一款路由器，重复测试步骤1、2、3 进行快连测试。

参考标准：-50dBm 快连测试成功率≥99%, -70dBm 快连测试成功率≥90%,

4.3信号强度测试
测试条件：在相同网络环境下，测量设备在天线不同方位时，待测设备及模组距离测试

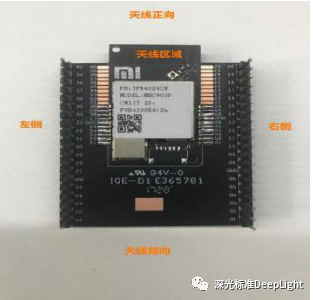

工具5m 情况下，对比设备整机和单独裸露模组AP 模式下信号强度，记录测试结果平均值。测试中需确认整机中模组与裸露模组摆放时天线朝向相同。测试APP：AirPort（iOS)，请使用同一设备完成整个测试过程。天线方位示意图如下：

测试步骤：

1) 准备单模组搭配开发底板，或者模组开发板。将模组上电通过“restore”串口指令进行重置为待连接状态(使用模组默认model)。

2) 将模组及待测产品整机放置在一起，注意保持单模组及产品中模组所处位置、高度接近，并且天线朝向相同。同时，为保证用来对比的裸露模组性能在最佳状态，在测试某些方向时，若整机中模组与测试设备(手机)间有设备主体的遮挡，需调整单独裸露模组位置，保证单独裸露模组与测试设备(手机)间无遮挡，且与整机中模组位置尽量接近、方向相同。将待测产品整机上电、重置。

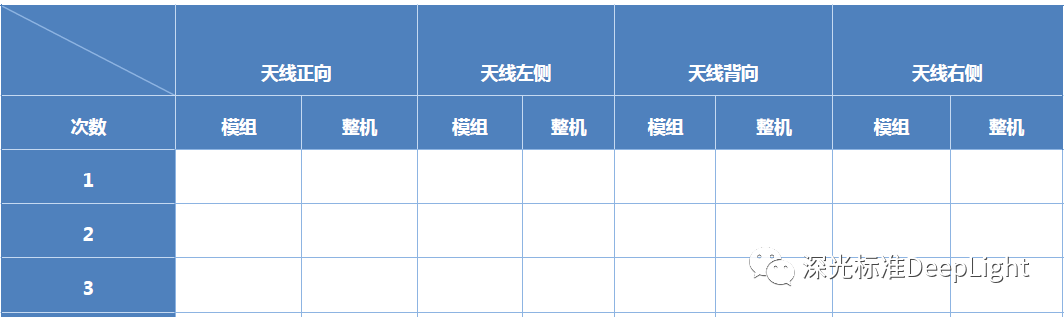

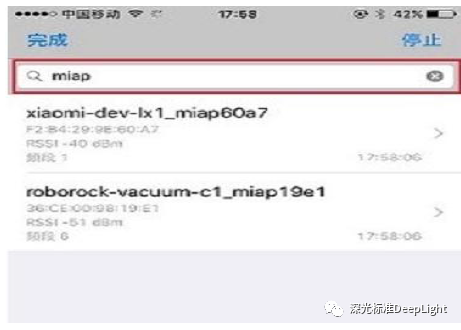

3) 使用iOS 手机放置于与产品整机及模组天线正向、距离5 米处。打开AirPort 实用工具APP，设置扫描时间为“连续”，筛选“miap”，（使用双模模组的产品筛选“mibt”）即可同时看到产品热点及模组热点信号强度信息。调整手机至信号强度变化相对稳定处，保持手机不动，每五秒记录一次两个信号强度值，记录十次求得产品整机信号强度平均值、模组信号强度平均值，并计算信号强度差。

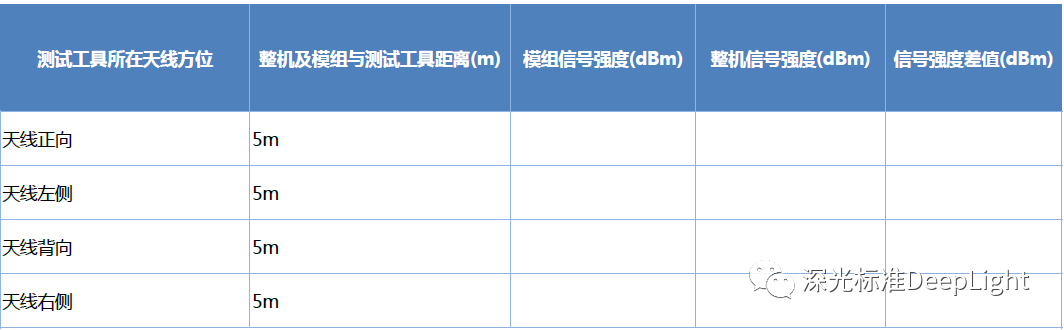

4) 调整产品及模组天线朝向，共完成四个方向的测试，记录结果。

注意事项：

1) 请确定产品整机中模组放置及天线朝向，测试时需单模组及产品整机中模组位置靠近，朝向相同。

2) 请选择较为良好的环境进行测试（环境开阔、无较多物体摆设、无其他遮挡、网络环境良好），测试时注意产品周围尽量避免遮挡或干扰物，避免单独模组放置位置直接接触地面，测试过程中避免周围人员走动干扰。

3) 请使用同一测试设备(手机)同时测量产品及模组信号强度，避免其他干扰影响。

4) 若由于设备中模组放置方向导致要求的正背左右四个方向中，有某些方向无法测试时，可选择天线上方、下方进行测试，并在测试报告中注明。

5) 注意观察产品整机的信号强度，正常情况一般为-40dB 到-50dB 左右。

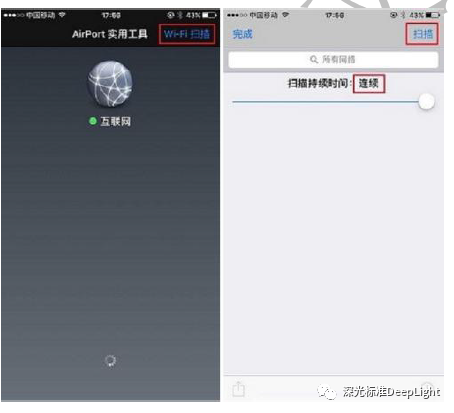

附录：AirPort 实用工具使用方法

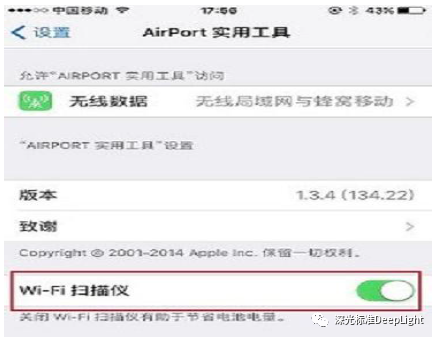

1) 在“设置”-“AirPort 实用工具”中，打开Wi-Fi 扫描仪
