5G射频测试

5G射频测试是对5G网络中使用的射频(Radio Frequency,简称RF)技术进行评估和验证的过程。这些测试旨在确保5G设备在不同环境和使用情况下的射频性能、传输质量和信号稳定性。

测试服务

5G毫米波SAR测试及CE/FCC SAR测试标准

一、5G SAR分类?怎么区分5G Sub-6GHz与5G 毫米波

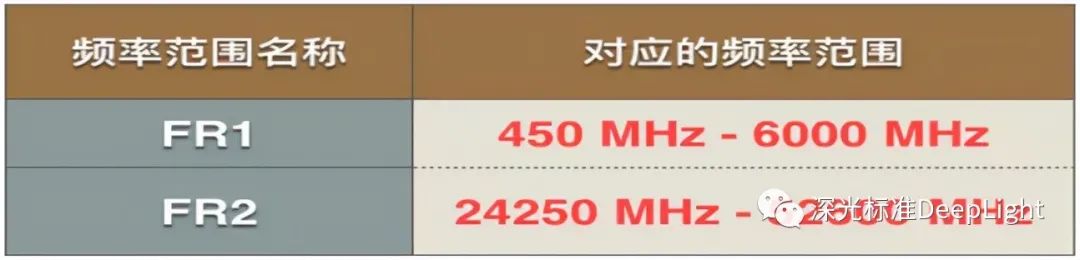

5G NR的频率范围分别定义为不同的FR,FR1与FR2。频率范围FR1即通常所讲的5G Sub-6GHz(6GHz以下)频段,频率范围FR2则是5G毫米波,频率范围24.25GHz-52.6GHz。


二、5G 毫米波SAR测试环境要求

温度:18~25℃,测量过程中组织液温度变化不得超过±2℃;
湿度:35%~80%;
环境电磁噪声小于0.012W/kg(下检出限0.4W/kg的3%);
被测无线通信设备不能连接到本地公众通信网;
反射、辅助射频发射机等的影响应小于测得SAR值的3%。
扫描系统规格要求
技术要求:定位准确度 定位分辨率见IEC 62209/IEEE 1528-2013
人体模型规格要求
形状、大小、材质等见IEC 62209-1/-2

三、欧盟CE 5G SAR测试标准与北美FCC 5G的SAR测试标准

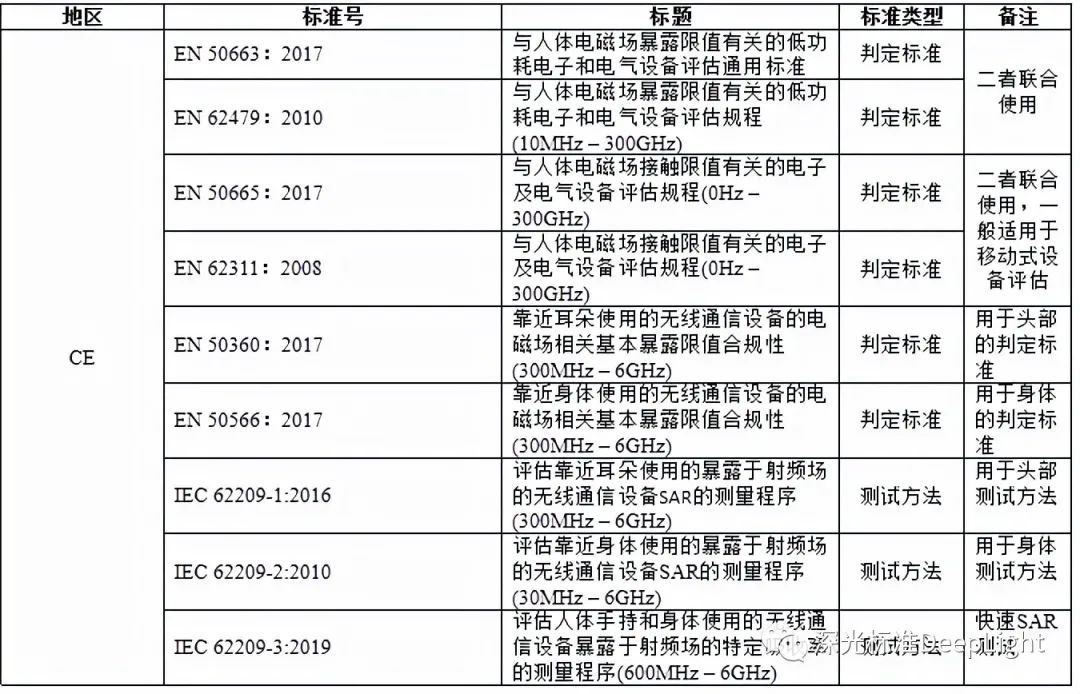

欧盟CE 5G SAR 判定标准

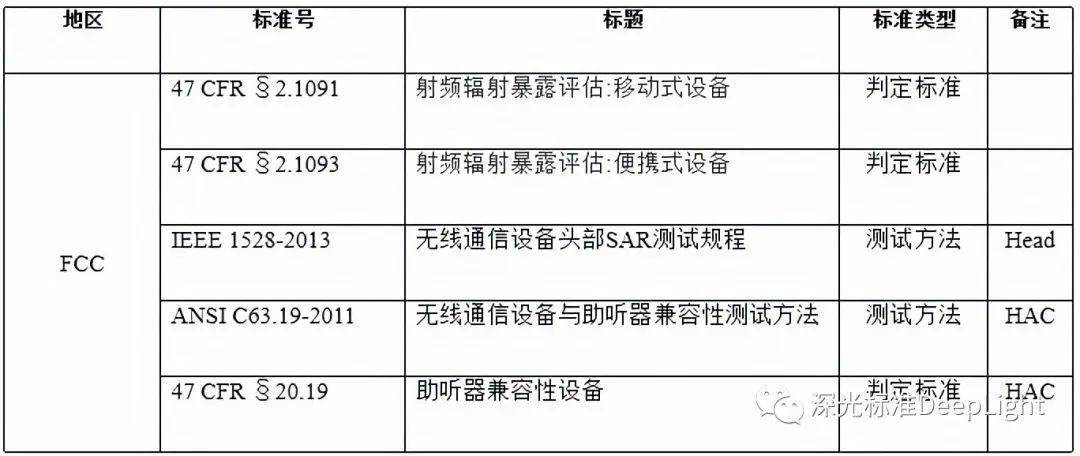

北美国家5G SAR 测试标准

四、5G FR1(Sub-6GHz)与5G FR2(毫米波)各个频段

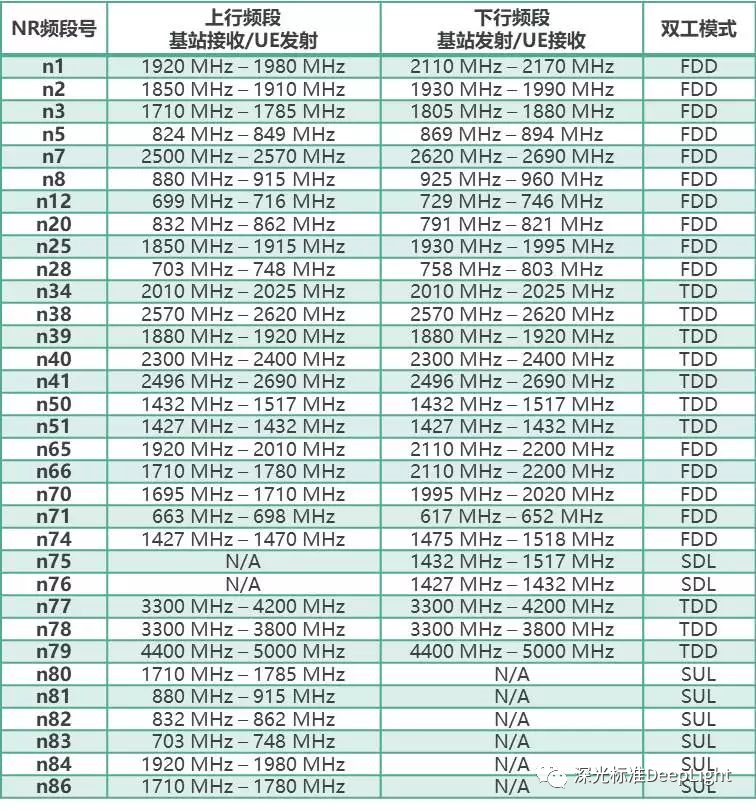

FR1频段

FR1:带宽Max.100 MHz range,优先部署n41、n77、n78、n79

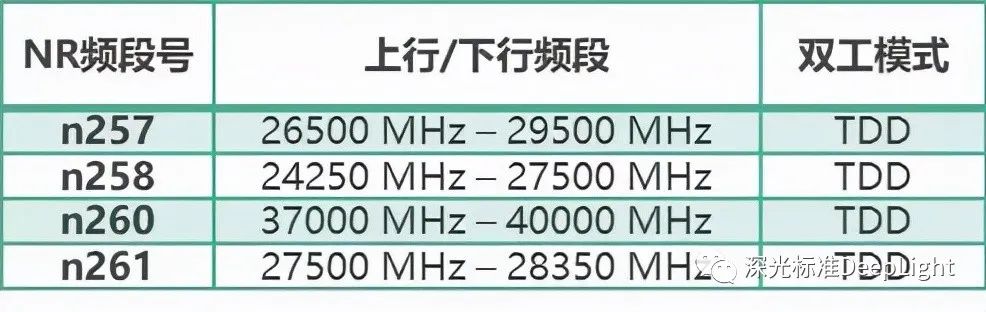

FR2毫米波频段

带宽6 GHz: max. 400 MHz range

五、5G主要使用国家 FR1 FR2频谱分配

六、FCC/IC/CE中5G毫米波SAR测试

标准要求:IEC/IEEE 63195(Power Density Measurement)
测试要求:测试前走PAG流程(FCC)
设备要求:
测试系统:DASY6(DASY5可升级)
Probe: mm-wave Probe/E-field 5G Probe
Verification : 5G Verification Source
仪表: Spectrum Analyzer

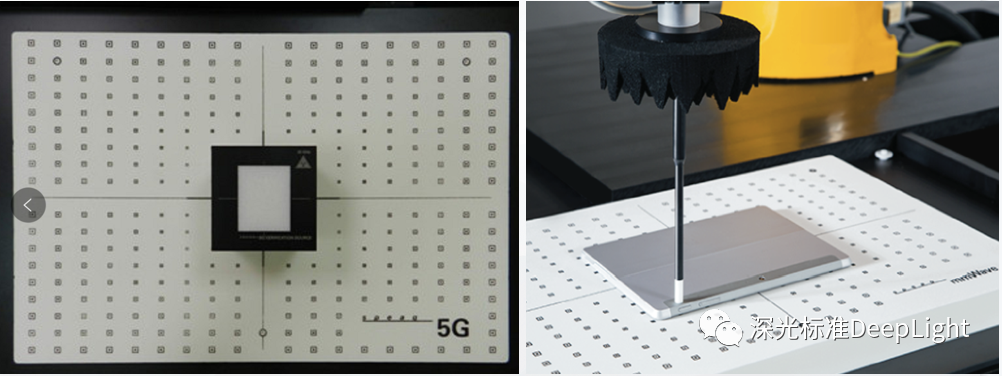

设备介绍


测试方法
1.样机测试距离:2mm
2.Fast Scan:扫描区域覆盖整个EUT
3.最大位置测试5G毫米波

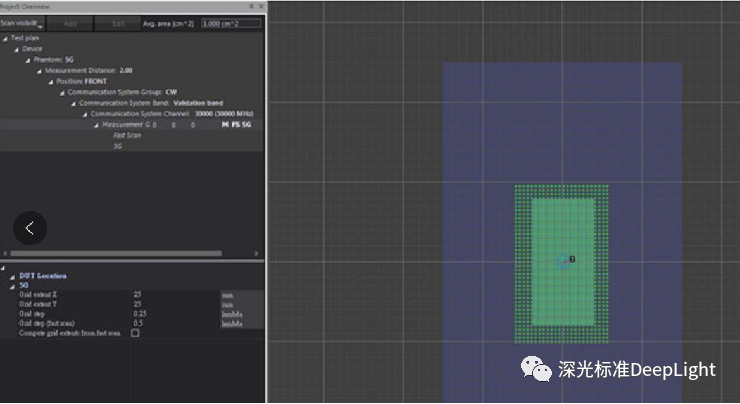

架设方法:
将Verification Source(EUT)置于Phantom几何中心
注:其扫描区域根据EUT大小设置


以上是深光标准技术关于5G SAR测试的介绍,深光标准技术已经为多家5G设备厂家完成5G SAR的测试,成为市面上为数不多,能提供5G SAR相关测试或认证技术服务的团队,欢迎咨询我们。
